MIC-ViewSystem CTI構成図（対応実績）

ＣＴＩ機能をお使いになるには、指定のナンバーディスプレイアダプタまたはターミナルアダプタの接続が必要です。
下の表から御社の電話回線に応じた構成図をご参照ください。

電話回線	接続機器製品名	CTI構成図

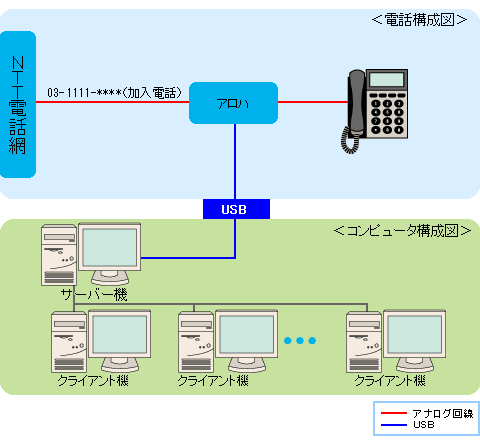

アナログ回線	＜ナンバーディスプレイアダプタ＞株式会社日辰電機製作所社製品　アロハND5 アロハセットアップ手順書	アナログ回線

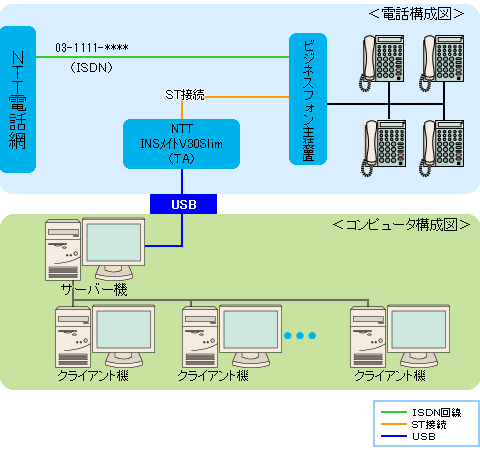

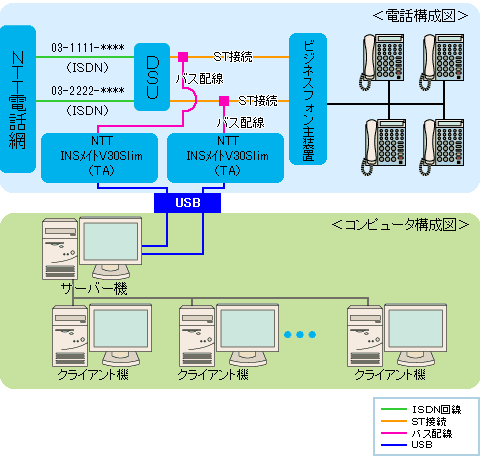

ISDN回線	＜ターミナルアダプタ＞ NTT社製品　INSメイトV30Slim INSメイトV30Slimセットアップ手順書（Windows 7） INSメイトV30Slimセットアップ手順書（Windows Server 2008） INSメイトV30Slimセットアップ手順書（Windows 10） ※Windows Server 2012の場合は、弊社でのセットアップが必要です	ISDN １回線S/Tポート接続 ISDN ２回線S/Tポート接続（1） DSU内臓ビジネスフォンからTAをバス配線で接続する場合（2）外付けDSUからバス配線でTAを接続する場合

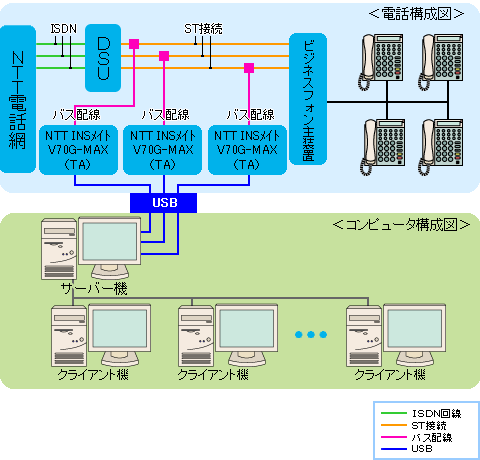

ISDN回線	＜ターミナルアダプタ＞ NTT社製品　INSメイトV70G-MAX INSメイトV70G-MAXセットアップ手順書（Windows7） INSメイトV70G-MAXセットアップ手順書（Windows Server 2008） INSメイトV70G-MAXセットアップ手順書（Windows 10） INSメイトV70G-MAXセットアップ手順書（Windows Server 2012）	ISDN １回線S/Tポート接続 ISDN ２回線S/Tポート接続（1） DSU内臓ビジネスフォンからTAをバス配線で接続する場合（2）外付けDSUからバス配線でTAを接続する場合 ISDN ３回線S/Tポート接続

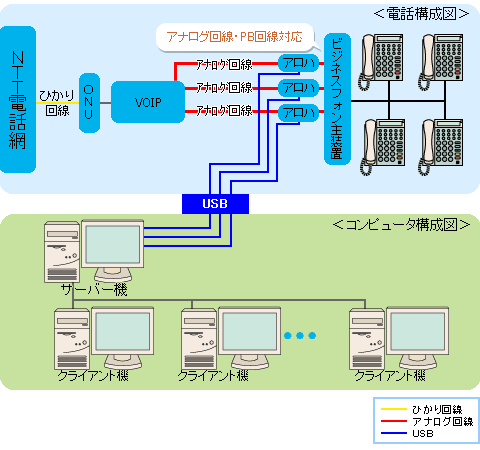

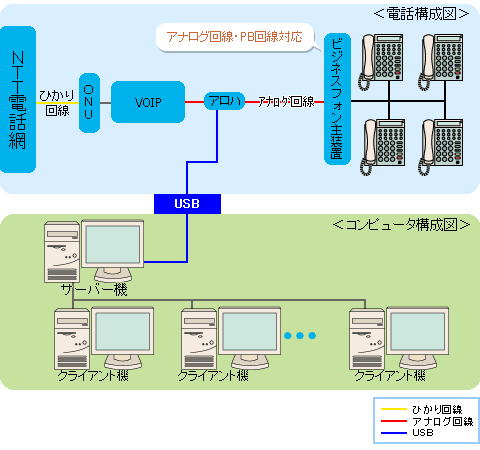

ひかり回線	＜VOIPアダプタ＞ＮＴＴ社製品　OG410Xa　or　OG810Xa ＜ナンバーディスプレイアダプタ＞株式会社日辰電機製作所社製品　アロハND5 アロハセットアップ手順書	ひかり電話　VOIPアダプタ＜aタイプ＞使用（1） 1回線の場合（2） 2回線の場合（3） 3回線の場合

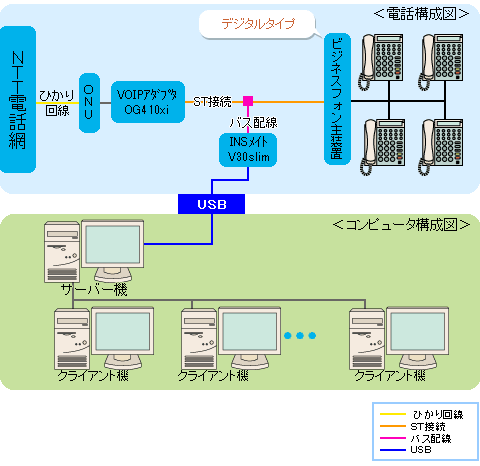

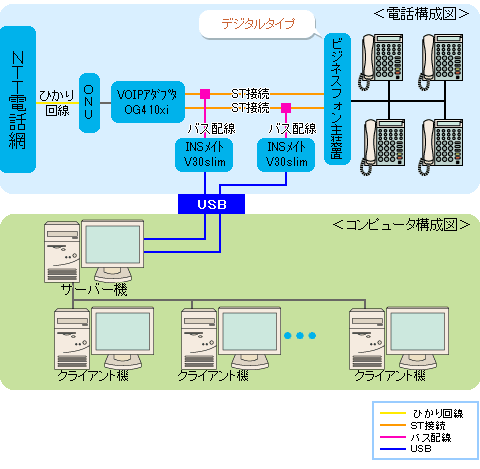

	＜VOIPアダプタ＞ＮＴＴ社製品　OG410Xi　or　OG810Xi ＜ターミナルアダプタ＞ NTT社製品　INSメイトV30Slim INSメイトV30Slimセットアップ手順書（Windows 7） INSメイトV30Slimセットアップ手順書（Windows Server 2008） INSメイトV30Slimセットアップ手順書（Windows 10） ※Windows Server 2012の場合は、弊社でのセットアップが必要です	ひかり電話　VOIPアダプタ＜iタイプ＞使用（1） 1回線の場合（2） 2回線の場合
	＜VOIPアダプタ＞ＮＴＴ社製品　OG410Xi　or　OG810Xi ＜ターミナルアダプタ＞ NTT社製品　INSメイトV70G-MAX INSメイトV70G-MAXセットアップ手順書（Windows 7） INSメイトV70G-MAXセットアップ手順書（Windows Server 2008） INSメイトV70G-MAXセットアップ手順書（Windows 10） INSメイトV70G-MAXセットアップ手順書（Windows Server 2012）	ひかり電話　VOIPアダプタ＜iタイプ＞使用（1） 1回線の場合（2） 2回線の場合

株式会社日辰電機製作所社製品　アロハND5 : https://www.nisshin-electric.com/products/list/cti/cti/nd5.html
NTT社製品　INSメイトV30Slim : http://web116.jp/shop/netki/3s/3s_n_04.html　※別売のS/Tユニットが必要です。

S/T接続の場合、電話をかける信号（ピポパ音）に反応しない場合があります。
CTI機能の環境構築につきましては、お気軽にご相談下さい。
お客様の環境に合わせてアドバイスさせて頂きます。
V30SlimまたはV70G-MAXを複数回線でお使いの場合、着信情報の最新がCTIモニタに表示されない場合があります。これは、複数回線からの同時着信を一画面に表示させるために発生する現象です。着信履歴画面を見ることにより、正確な着信順を把握することができます。
NTTのナンバーディスプレイ契約が別途必要となります。
